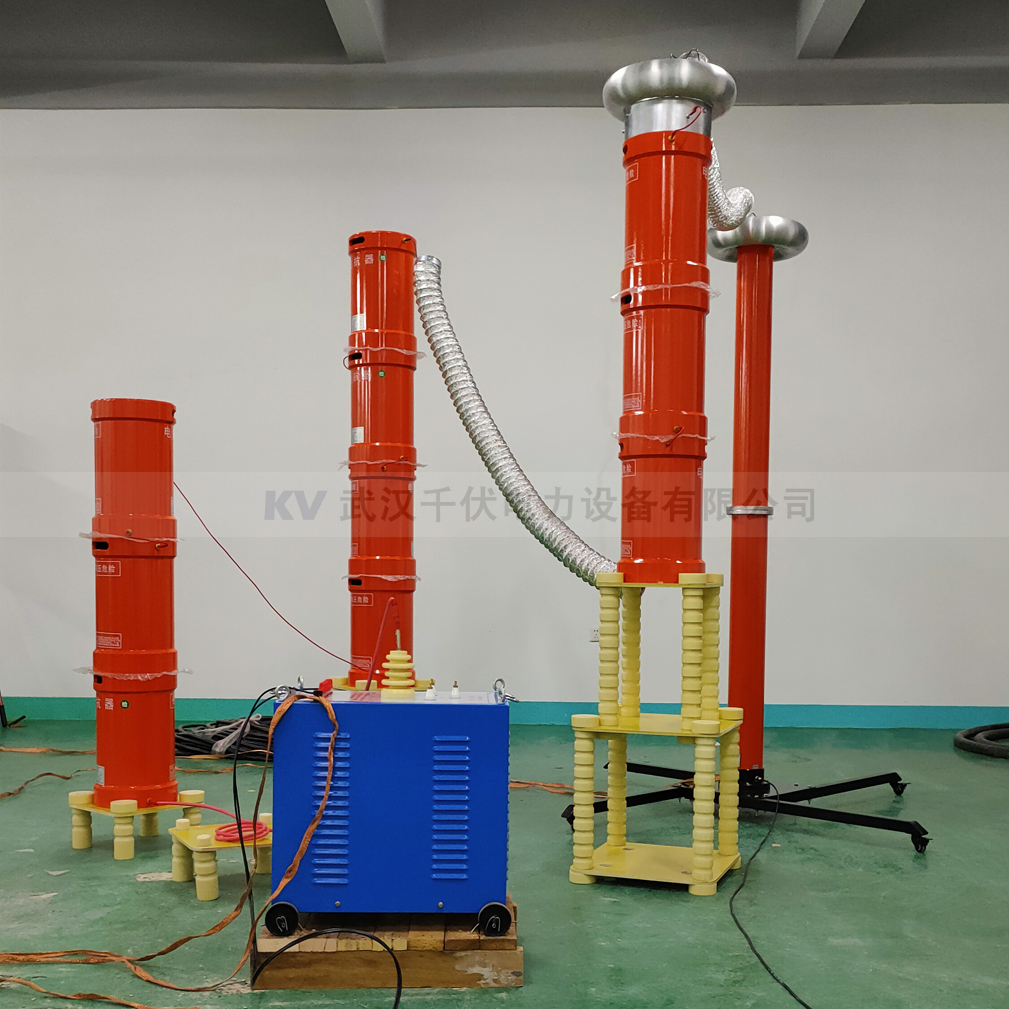

KVTF-270kVA/270kV 串聯諧振耐壓試驗裝置
一、概述
KVTF-270kVA/270kV變頻串聯諧振耐壓試驗裝基本可以完成110kV及以下所有電力設備及電纜的交流耐壓試驗，一款設備在手，所有試驗都不愁。本產品體積小，單體重量輕，每件不超過５０公斤。適合搬運到現場使用，是電力工程公司，發供電單位進行耐壓試驗的必備工具。
二、使用范圍：
- 10kV，240mm²及以下，3km電纜交流耐壓試驗，最大電容量≤1.03μF，試驗頻率為30-300Hz，最高試驗電壓22kV。
- 35kV，300mm²及以下，1km電纜交流耐壓試驗，最大電容量≤0.1945μF，試驗頻率為30-300Hz，最高試驗電壓52kV。
- 110kV，300mm²及以下，0.6km電纜交流耐壓試驗，最大電容量≤0.044μF，試驗頻率為30-300Hz，最高試驗電壓128kV。
- 110kV，22000kVA電力變壓器的交流耐壓試驗，最大電容量≤0.015μF，試驗頻率為45-65Hz，最高試驗電壓160kV。
- 110kV多組合開關柜、互感器、絕緣子、穿墻母排、GIS多組合高壓開關，交流耐壓試驗試驗頻率為45-65Hz，最高試驗電壓264kV。
三、功能特點：
- 裝置具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。
- 整個裝置單件重量很輕，最大不超過50kg，便于現場使用。
- 裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
- 能存儲及時打印和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
- 裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時彩色液晶大屏幕顯示掃描諧振、升壓、記時曲線方便使用者直觀了解是否找到諧振點。
- 采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
四、總體技術參數
- 額定電壓：270kV--滿足多組合開關柜、互感器、絕緣子、穿墻母排、GIS多組合高壓開關，交流耐壓試驗；
- 輸出電壓波形畸變率：<1.0％
- 允許連續工作時間：額定條件下一次性工作30分鐘，在對電纜耐壓時，滿足連續工作60分鐘
- 裝置自身品質因數：Q>50
- 電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
- 輸入電源：單相380V/220V
- 頻率調節范圍：30Hz～300Hz
- 系統測量精度：1.5％
- 裝置具有過壓、過流、零位啟動等保護功能
五、分項技術參數
- 電源控制箱 1臺
- 額定功率：15kW；
- 輸入電壓：單相 380V/220V±15% 50Hz
- 輸出電壓：0～400V可調
- 輸出電壓頻率：30～300Hz
- 0.1Hz步進可調
- 頻率不穩定度≤0.02%
- 輸出電流：0～37.5A
- 電抗器 ６臺
- 額定工作電壓：45kV
- 額定工作電流：1A
- 額定電感量：120H
- 連續工作時間：60分鐘
- 溫 升：小于60度
- 工作頻率：30~300Hz
- 勵磁變壓器 1臺
- 額定容量：15kVA
- 輸入電壓：400V/200V
- 輸出電壓：3kV/5kV/15kV
- 輸出電流：5A/3A/1A
- 電容分壓器 1臺
- 電容量：1000pF
- 額定電壓：300kV
- 工作頻率：30～300HZ
- 測試線及附件 1套
