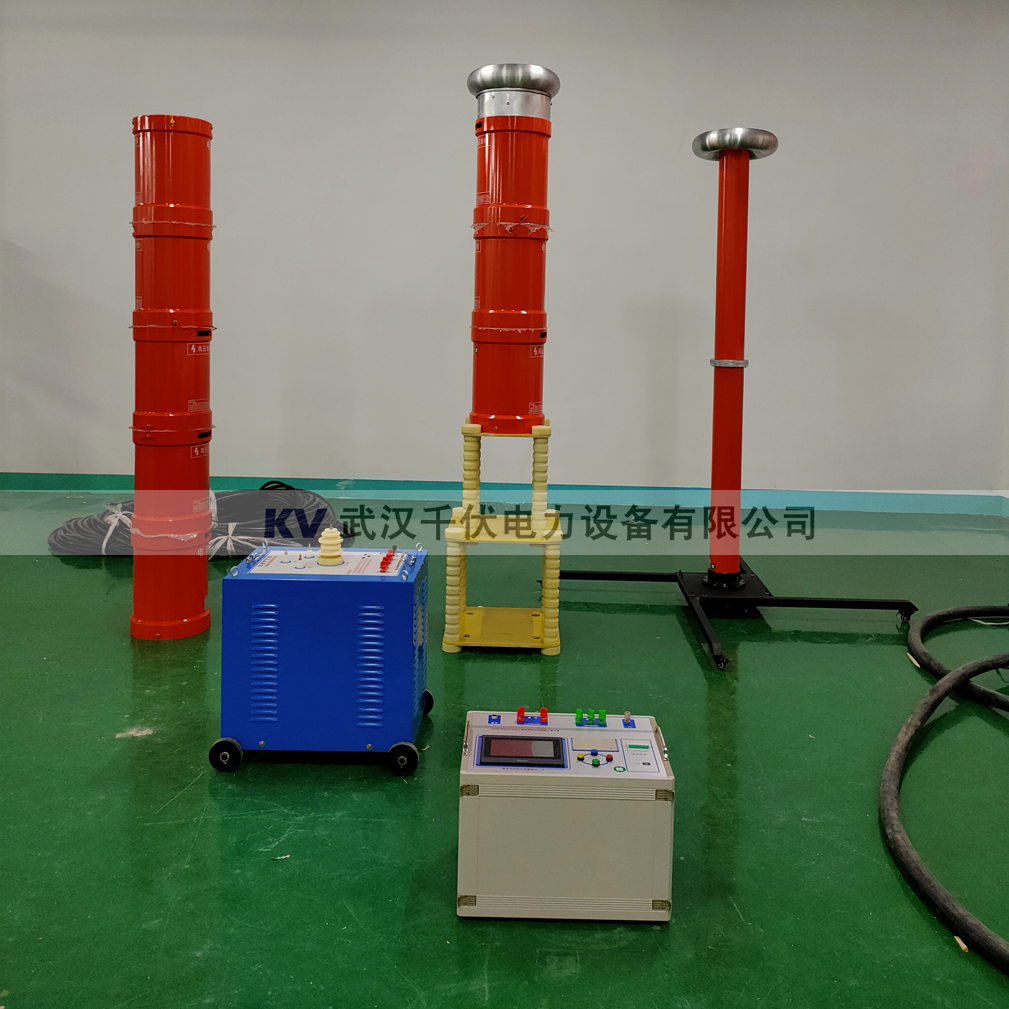

KVTF-540kVA/270kV 串聯諧振耐壓試驗裝置
一、使用范圍：
- 110kV電力變壓器的交流耐壓試驗，電容量≤0.020μf，試驗頻率為45-65Hz，試驗電壓160kV。
- 110kV線路絕緣子，開關,GIS,基本上屬于無電容量試品，試驗頻率為30-300HZ，最高試驗電壓265KV
- 110kV/300mm2電纜1000m，電容量≤0.147μF，試驗頻率為30-300Hz,試驗電壓128kV。
三、功能特點：
- 裝置具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。
- 裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
- 能存儲及時打印和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
- 裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時彩色液晶大屏幕顯示掃描諧振、升壓、記時曲線方便使用者直觀了解是否找到諧振點。
- 采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
四、總體技術參數
- 額定容量：540kVA；
- 輸入電源：單相380V電壓，頻率為50Hz；
- 額定電壓：45kV；90kV；180KV；270kV
- 額定電流：12A； 4A； 2 A；
- 工作頻率：30-300Hz；
- 波形畸變率：輸出電壓波形畸變率≤1%；
- 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
- 溫 升：額定負載下連續運行60min后溫升≤65K；
- 品質因素：裝置自身Q≥30(f=45Hz)；
- 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
- 測量精度：系統有效值1.5級；
五、分項技術參數
- 電源控制箱 1臺
- 額定輸出容量：30kW
- 工作電源：380±10%V（單相），工頻
- 輸出電壓：0 – 400V，單相，
- 額定輸出電流：75A
- 輸 出 波 形：正弦波
- 電壓分辨率： 0.01kV
- 電壓測量精度：0.5%
- 頻率調節范圍：20 – 300Hz
- 頻率調節分辨率：≤0.1Hz
- 頻率穩定度： 0.1%
- 運 行 時 間：額定容量下連續60min
- 額定容量下連續運行60min元器件最高溫度≤65K;
- 噪 聲 水 平：≤50dB
- 高壓電抗器 DK-90kVA/45kV 6節
- 額定容量：90kVA;
- 額定電壓：45kV；
- 額定電流：2A；
- 電 感 量：108H/單節；
- 品質因素：Q≥30 (f=45Hz)；
- 結 構：干式；
- 重 量：約80kg；
- 激勵變壓器JLB-30kVA/15kV/5kV/3k/0.4kV 1臺
- 額定容量：30kVA；
- 輸入電壓：380V，單相；
- 輸出電壓：15kV；5kV；3kV
- 結 構：干式；
- 重 量：約130 kg；
- 電容分壓器FC-300 kV -700 pF 1套
- 額定電壓： 300KV
- 高壓電容量：700pF
- 介質損耗：tgσ≤0.5%；
- 分 壓 比：1000：1
- 測量精度：有效值1.5級;
- 重 量：約20kg
- 測試線及附件 1套
|
