KVD-3200 配電終端自動化檢測平臺 功能特點： 自動化測試解決方案：實現對配網10-35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試， 精度高，速度快， 運輸方便 可擴展為8U8I輸出，完成20倍（100A）大電流沖擊測試 對配電自動化終端設備（DTU 、FTU 、TTU、故障指示器）一鍵自動化聯調測試， 無需人工干預 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試 不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告 支持IEC101、IEC104等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表 可讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能 4路264V電壓、4路30A電流輸出（任意一路短時100A輸出），精度可達0.05級 4路電壓，4路電流采樣， 采樣精度可達0.5% 8路開入，8路開出；開出速率可達0.1ms；開入支持自適應的有源與無源輸入 提供網口、串口232/485、USB、GPS、WiFi、4G等多種通訊接口 提供1路0~60V直流電壓輸出，精度可達0.1%；1路4~20mA直流電流輸出，誤差±0.02mA 9.7寸超大Windows操作界面，布局合理，操作方便 技術指標： 交流電流輸出 4路電流輸出幅值 4×30A/相，短時100A（切換輸出） 電流輸出范圍 0-100A 準確度 ±2.5mA（小于0.5A）； 0.05%RG（0.5A≤I≤30A）； 0.1%RG（30A＜I≤100A） 分辨率 1mA 電流長時間允許輸出值 10A/相 輸出功率 180VA/相 交流電壓輸出 4路電壓輸出幅值 4×264V/相 電壓輸出范圍 0-528V 準確度 ±2.5mV（≤2V）；≤±0.1%RG（2~10V）； ≤±0.05%RG（10-264V） 分辨率 1mV 最大輸出負載 150VA 相位/頻率 相位范圍 -360°-360° 相位準確度 ±0.1° 電壓電流頻率 0-1200Hz 頻率準確度 ＜1mHz（0-65Hz）； ±2mHz（65-450Hz）； ＜5mHz（450-1200Hz） 分辨率 0.001HZ 開關量輸出 通道數 8組快速開出 類型 空接點，不分極性 各開出量輸出不同步時間誤差：≤0.1ms 容量 DC 250V/0.2A，AC 250V/0.5A 開關量輸入 通道數 8路（電氣隔離） 開入特性 空接點或帶電位（自適應） 門檻特性 “0”：0-6V；“1”10-250V 時間分辨率 100μs 計時范圍 0.1ms-9999.999s 計時誤差 ±1ms 錄波電壓電流采樣 電壓采樣通道 4路（0-260V） 電流采樣通道 4路（0-30A） 測量精度 ±0.5% 直流信號輸出 直流電壓幅值 0-60V 直流電壓測量精度 ±0.1% 直流電流幅值 4-20mA 直流電流測量精度 ±0.02 通信接口 4G通信； WIFI通信； GPS對時；B碼對時 1個RS232、1個485接口，用于規約通信 2個10/100MRJ45網口，用于連接PC和配電終端 電源 額定電壓 AC 220V 允許電壓 220V±10% 額定頻率 50Hz 最大電流 10A 規格 尺寸 410×300×260mm³ （長×寬×高） 重量 22kg

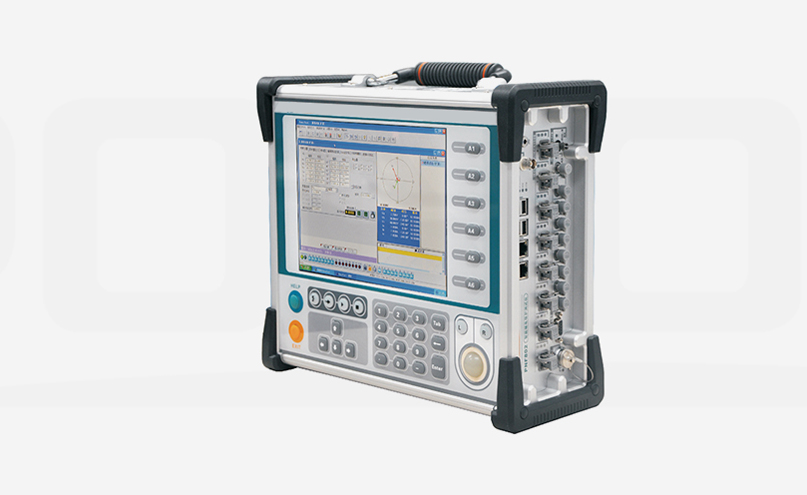

KVD-3200 配電終端自動化檢測平臺
