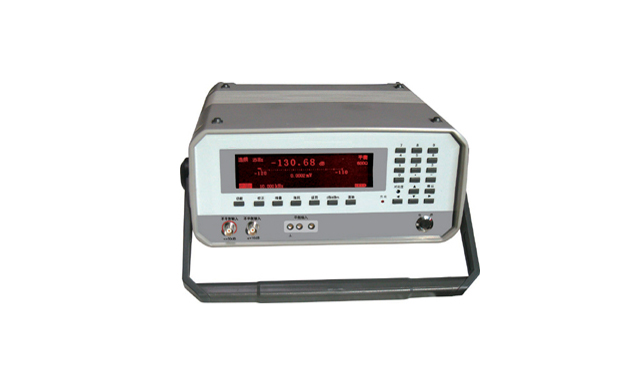

KVOS-II 電平振蕩器

一、概述：

1. 電平振蕩器，是理想的、高質量的電平測試儀表。
2. 200Hz~1700KHz的工作頻段，包括了話路、載波通道、通信電纜/網絡電纜傳輸測試的300路以下載波通道所有頻譜。尤其適合電力載波系統通道衰減、雜音（雜波）干擾、諧波失真；收、發信機信號的快速捕獲并自動測量；阻波器、結合濾波器等性能指標測試。該儀表電平測量范圍寬、選擇性好、固有失真低。

二、功能特點

1. 全數字化， 高清晰大屏液晶顯示器（LCD）， 漢字圖形顯示，菜單式操作。
2. 選頻電平表收信電平測量范圍-100dB～+50dB，顯示分辨率0.01dB。
3. 電平振蕩器發信電平-77.9dB～+20dB具有良好的頻響和電平穩定度，輸出純度極高，是理想的高質量信號源。輸出端口設有自動保護電路，不會因強信號灌入而損壞輸出電路，特別適用于繼電保護高頻通道的測試 。
4. 備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有dB、dBm、mV三種測量單位，可根據需要切換，直接顯示而不用換算 。
5. 選頻電平表具有25Hz和400Hz兩種選頻帶寬，良好的選擇性和極低的固有失真，使電平表不僅作電平和串雜音測量，還可作波形分析。
6. 選頻電平表的AFC”功能可全頻段跟蹤被測信號，自動搜索功能快速準確地搜尋測量未知信號的電平和頻率 。
7. 儀表配套使用實現自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出 。
8. 儀表交直流兩用，內置可充電鋰電池，可連續工作4小時，功耗均小于4W。



三、技術指標

輸出頻率	200Hz～1700kHz
	200Hz～620kHz（平衡600Ω）
	LCD漢字圖形顯示，菜單式操作，輸出頻率及電平數字指示，分辨率1Hz。
	頻率誤差 ±3×10-6±1Hz
輸出電平與阻抗	不平衡0Ω-77.9dB～+20dB，允許外接75Ω
	不平衡75Ω-83.9dB～+14dB，（-74.9dBm～+23dBm）
	平衡 0Ω-71.9dB～+20dB
	平衡150Ω-77.9dB～+20dB，（-71.9dBm～+26dBm）
	平衡600Ω-77.9dB～+20dB
電平顯示器	LCD漢字圖形顯示，菜單式操作， 電平數字指示，具有dB、dBm、mV 三種單位顯示
頻率與電平調節	采用數字鍵或增量上 /下鍵輸入
	增量調節:頻率、電平步長由用戶設定
輸出電平誤差	0dB固有誤差 ?±0.1dB
	電平線性誤差 ?±0.2dB
輸出信號平衡度	≥40dB
失真衰減	二、三次諧波衰減 ≥46dB
	非諧波和雜散衰減 ≥60dB
外形尺寸	270mm（寬）×120mm（高）×265mm（深）
質量	約2.4kg（帶電池）
