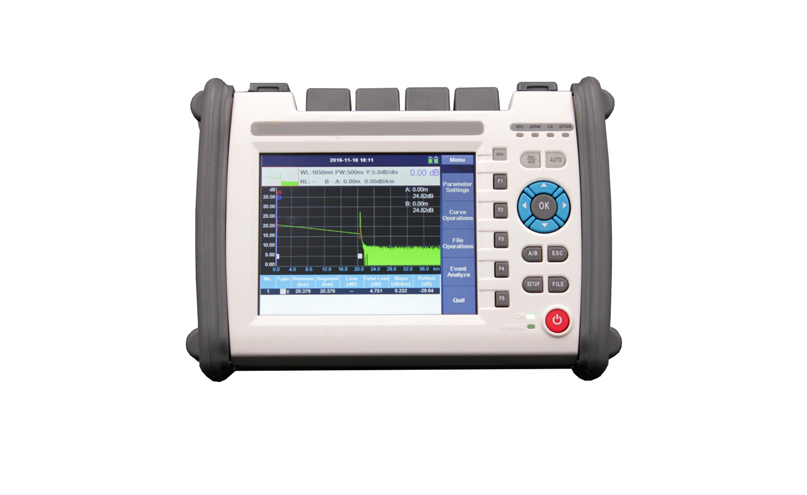

KVOT3100 光時域反射儀
一、概述：
光時域反射儀（英文名稱：optical time-domain reflectometer，OTDR）是通過對測量曲線的分析，了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作，利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息，可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等，是光纜施工、維修、維護、及監測中必不可少的工具。
二、儀器原理：
從發射信號到返回信號所用的時間，再確定光在玻璃物質中的速度，就可以計算出距離。以下的公式就說明了OTDR是如何測量距離的。
d=(c×t)/2(IOR)
在這個公式里，c是光的速度，而t是信號發射后到接收到信號（雙程）的總時間（兩值相乘除以2后就是單程的距離）。因為光在玻璃中要比在真空中的速度慢，所以為了精確地測量距離，被測的光纖必須要指明折射率（IOR）。IOR是由光纖生產商來標明。
三、功能特點
- 5.6寸觸摸屏和實體按鍵組合，流暢、專業的用戶操作和體驗
- 優秀的短距測量，事件盲區：0.8米，衰減盲區4米
- 最高采樣分辨率：5cm
- 支持多樣結果分析功能：支持段回損計算，支持事件點回損計算，多曲線比較、4點法損耗計算、2點法損耗計算，分段功能計算、界面截屏（任何一個界面都可以截取）等。
- 齊全的用戶數據接口：支持USB、MINI USB、SD卡等。
四、技術指標
| 可選波長（最多一機裝配4波長） |
單模 |
多模 |
| 1310nm、1550nm、1625nm、1650nm |
850nm、1300nm |
| 動態范圍 |
26~42dB |
22dB/26dB |
| 盲區 |
0.8米/4米 |
1.2米/5米 |
| 最小采樣分辨率 |
最小0.05m |
| 最多采樣點 |
256,000點 |
| 線性度 |
≤0.05dB/dB |
| 損耗分辨率 |
0.001dB |
| 距離分辨率 |
0.01m |
| 距離精確度 |
±(1m+測試距離×3×10-5+采樣分辨率)?（不計折射率誤差） |
| 數據存儲 |
10萬條以上測試曲線 |
| 接口 |
2個USB口（Type A×1，Type B×1） |
| 電池 |
單塊電池容量：7.4V/2500mAh，標配兩塊，可以同時裝入機器使用 |
| 溫度 |
工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃ |
| 濕度 |
≤95%（無冷凝） |
| 尺寸/重量 |
215×155×68mm / 1.1kg（含電池） |
三、選配功能
| 功能模塊 |
參數 |
備注 |
| VFL |
1-20mW可選 |
標配10mW |
| 光功率計 |
A型：-10dBm~-70dBm;B型：+26dBm~-50dBm |
標配A型 |
| 穩定光源 |
輸出功率：-5dBm±2dB，調制頻率：CW/270Hz/1KHz/2KHz |
多模不配 |
