KVQB互感器校驗成套裝置

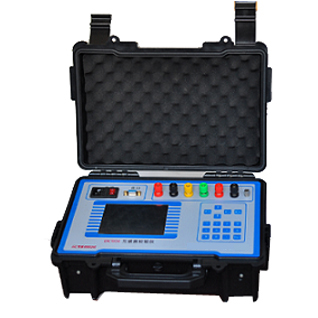

一、互感器校驗儀
技術指標：
1. 完全滿足JJG313-2010、JJG314-2010、JJG169-2010《互感器校驗儀檢定規程》等國家規程；
2. 輸入：220V±20%，50±1HZ；
3. 可測量CT、PT的誤差，及Z、Y，徹底解決S級測量問題；
4. 預熱時間要短，能夠連續長時間工作，工作溫度-10℃-50℃
5. 設備準確度：測CT、PT誤差時2級；測Z、Y誤差時2級；百分表1.0級。
同相分量(%): 0.0001～100.0 分辨率:0.0001
正交分量(分):0.001～600.0 分辨率:0.001
阻抗(Ω):?? 0.0001～60.0 分辨率:0.0001
導納(ms)：? 0.0001～60.0 分辨率:0.0001
同相分量:ΔX=±（X×2%＋Y×2%±Dx）
6. 工作范圍：
電流 ：（1%－120%）In?（In =5A）; （1%－120%）In?（In =1A）
電壓 ：（5%－149%）Un?（Un =100V，150V，100V/√3 ） ;（5%－149%）Un（Un =100V/3）
7. 工作負荷：
電流：TO對TX＜0.12Ω?cosΦ=1
電壓：a對x＜0.25VA?（100V）
8. 變比錯誤指示：
額定工作電流（電壓）的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。
9. 絕緣和耐壓試驗及說明：
接地端子與大地相通
電源插座對外殼能承受1.5kV,1min耐壓
10. 諧波抑制比: ＞ 40db
二、控制箱
技術指標：
- 最大容量：5KVA --200KVA
- 輸入電壓：220V--420V
- 輸出電壓：0~240V（0--450V）
- 最大輸出電流：25A--500A
- 電源相數：單相
- 電源頻率：50Hz
- 電壓、電流表頭指示精度為1.5級
三、FY98電壓互感器負荷箱
技術指標：
環境條件 |
溫度：5—40℃，濕度:<80%(25℃)海拔高度:<1500m |
| 額定容量 |
1.25～158.75VA |
| 電壓范圍 |
20%-120% |
| 二次電壓 |
100V.100V/√3 |
| 功率因數 |
0.8 ,1.0 |
| 準確度 |
±3%±0.01VA |
| 試驗電壓 |
2kV |
| 額定頻率 |
50Hz |
四、FY96電流互感器負荷箱
技術指標：
環境條件 |
溫度：5—40℃濕度:<80%(25℃)海拔高度: <1500m |
| 額定容量 |
2.5～80VA |
| 電壓范圍 |
1%-120% |
| 二次電壓 |
5A.1A |
| 功率因數 |
0.8 ,1.0 |
| 準確度 |
±3%±0.0025VA |
| 試驗電壓 |
2kV |
| 額定頻率 |
50Hz |
五、標準電壓互感器
功能特點：
0.05-0.01級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現，校驗 0.1級以下的電壓互感器， 100V時可帶0.25VA的二次負荷，可完全滿足電壓互感器的檢定要求。
技術指標：
| 一次電壓 |
6，10，35，110，220，330KV（可定制） |
| 一次電壓 |
100V，100./ √3，100/3V（可定制） |
| 額定二次容量 |
0-0.25VA,CosФ=1.0 |
| 準確度級別 |
0.05級—0.01級 |
| 額定頻率 |
50HZ |
六、標準電流互感器
功能特點：
0.05—0.01級電流互感器是高電壓等級，高準確度的電流互感器，可實現，校驗0.1級以下的電流互感器，可完全滿足電流互感器的檢定要求。
技術指標：
| 一次電流 |
1-----30000A（可定制） |
| 一次電壓 |
5A，1A（可定制） |
| 額定二次容量 |
5VA-0.2VA,CosФ=1.0 |
| 準確度級別 |
0.05級—0.01級，0.002級 |
| 額定頻率 |
50HZ |
