KVYD-10kVA/100kV 全自動工頻耐壓試驗裝置、程控工頻耐壓試驗裝置
一、概述:

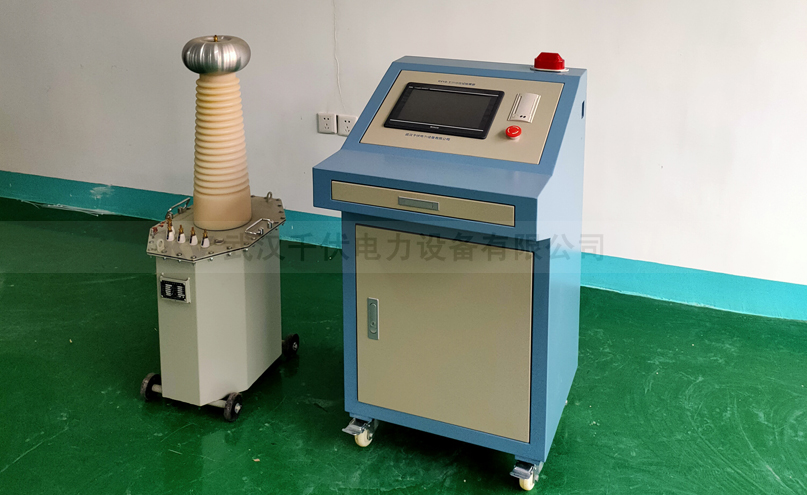

- KVYD全自動工頻耐壓試驗裝置主要用于電力設備交流耐壓試驗，由自動控制部分和試驗變壓器二部分組成，控制部分一般5kVA以下使控制箱，10kVA以上使用控制臺，方便移動搬運；試驗變壓器分為油浸式試驗變壓器、充氣式試驗變壓器、干式試驗變壓器，根據需要選擇。油浸式試驗變壓器具有散熱好，成本低的特點；充氣式和干式試驗變壓器具有體積小，重量輕，清潔衛生的特點；
- 自動控制臺采用先進的ARM處理器、觸摸屏及可擴展手機APP操作，全部測試參數設定后自動進行測試，測試完成自動降壓回零，并且可以打印或上傳數據。
二、技術指標：
2.1控制臺技術指標：
- 輸入電壓：AC220V
- 容量：10kVA
- 輸出電壓：AC:0-250V
- 顯示方式：7寸高清觸摸彩屏
- 操作方式：自動模式、手動模式、（可選配手機無線APP自動模式、手機無線APP手動模式）
- 采樣精度：0.5%
- 監視功能：高壓電壓、低壓電流
- 保護：電流、電壓，閃絡保護
- 保護方式：過流保護、過壓保護、閃絡保護
2.2試驗變壓器技術指標：
- 容量：10kVA
- 低壓電壓：200V
- 低壓電流：50A
- 高壓電壓：100kV
- 高壓電流：100mA
- 測量變比：1000
- 阻抗：10%
- 空載電流：小于4%
- 質量：125kg
- 尺寸：350*475*1300
三、操作步驟
本測試系統采用自動模式、手動模式及手機APP無線控制自動和手動操作模式，當手機APP開啟無線控制的時候，測試系統控制權由觸摸屏控制改為手機APP控制，急停按鈕不受影響！
觸摸屏控制自動操作：
- 按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖2：
- 點擊界面中的自動模式圖標，進入試驗參數設置界面,如圖3：
- 正確輸入試驗參數后，點擊確定按鈕，才能進入試驗界面，見圖4，如需交流試驗和直流試驗進行切換，點擊界面右上角的類型精選切換。如彈出參數超限制窗口，檢查試驗輸入的試驗參數設置不對的地方進行修改. ??
- 進入試驗界面后，點擊開始試驗圖標，系統運行指示燈亮起，然后升壓至試驗參數所設置的目標值后，自動開始計時，計時結束后，系統自動降壓至零位后斷電，數據自動保存。注：如果在升壓的過程中，試品出現擊穿、閃絡，短路現象，系統會提示“過流保護，系統正在降壓歸零”警告提示窗口。同時系統會記錄瞬間電壓和電流值，用于閃絡試驗測量，并可以打印試驗報告。
觸摸屏控制手動模式操作：
- 按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖2：
- 點擊手動模式圖標，進入試驗參數設置界面。同自動模式設置參數一樣。
- 輸入試驗參數后，點擊確定按鈕，進入試驗界面，如圖5：
- 進入試驗界面后，點擊開始試驗圖標，運行指示燈亮起。長按界面右側升壓箭頭圖標，系統開始升壓，接近試驗目標值80%后，點擊連續模式圖標，切換到點動模式圖標，然后點擊一下升壓圖標，系統就按預設的點動升壓時間進行點動升壓。升壓到目標值后，點擊開始計時圖標，系統按預設的時間進行計時，計時結束后，系統開始自動降壓至零位并停止試驗，數據自動保存。
